Les bornes escamotables font partie de notre quotidien. Éléments indissociables du mobilier urbain, on les rencontre surtout aux abords des zones piétonnes. Mais vous ignorez certainement encore beaucoup de choses de ces dispositifs. Voilà de quoi combler quelques lacunes.
Une borne escamotable est un dispositif de sécurité qui est utilisé pour contrôler l'accès des véhicules à une zone spécifique. Elle est installée sur un segment de voirie public ou privé et peut être automatiquement ou manuellement abaissée et relevée par les conducteurs des véhicules autorisés.
Ce type de dispositif permet de contrôler l'accès des véhicules à des zones restreintes, telles que des zones piétonnes, des zones publiques ou privées de stationnement ; ou encore des zones à sécuriser : comme protéger les bâtiments et les infrastructures sensibles contre des attaques terroristes, des actes de vandalisme ou plus encore de potentiels accidents de trafic.
Les bornes escamotables sont également utilisées pour réguler le trafic dans les zones à forte circulation.
Généralement conçues pour être discrètes et esthétiques, elles n’entravent pas la circulation des piétons, des personnes à mobilité réduite, des cyclistes ou des poussettes.
Ce matériel peut également être équipé de capteurs pour détecter les véhicules utilisateurs. Il peut être intégré à des systèmes de contrôle d'accès plus complexes comme les superviseurs et hyperviseurs urbains pour une sécurité renforcée et une gestion facilitée.
Les bornes escamotables se caractérisent par un certain nombre de critères selon leur fonction et leur utilisation.
Les types de bornes escamotables se différencient par :
Le poids suit proportionnellement la progression de la taille des bornes.
Les différences de taille résultent de plusieurs facteurs : la fonction attribuée à la borne ainsi que les normes en vigueur.
En effet, comme tout objet présent sur la voie publique, les bornes escamotables doivent être conformes à des normes. Notamment celles relevant de la circulation des personnes à mobilité réduite (PMR) et des personnes aveugles ou malvoyantes (PAM).
Les bornes escamotables doivent être vues et contournables par les personnes à mobilité réduite et perçue par les malvoyants. Il résulte de ses deux facteurs la hauteur minimale de 50 cm.
Toutes les bornes escamotables implantées sur l’espace public doivent être conformes au décret du 18 septembre 2012 relatif aux prescriptions techniques pour l’accessibilité de la voirie et des espaces publics, et à la norme NF P98-310.
Le haut du corps des bornes doit être équipée de bandes réfléchissantes ou de led de couleur pour souligner la présence de l’objet de nuit.
Ces matériaux extérieurs peuvent être polis ou massifs, ou encore recouverts d’une peinture époxy.
Les bornes escamotables peuvent être actionnées par plusieurs systèmes, on trouvera donc :
Les bornes escamotables électriques sont des dispositifs de contrôle d'accès similaires aux bornes escamotables hydrauliques et pneumatiques, mais qui fonctionnent avec un système électrique plutôt que hydraulique. Elles sont conçues pour rentrer dans le sol et permettre le passage des véhicules autorisés et relevées pour empêcher le passage des véhicules non autorisés. Le moteur électrique peut entraîner deux systèmes différents de transmission : la transmission par chaîne métallique ou par sangle.
Ces bornes escamotables sont contrôlées par un système électrique qui permet de les mouvoir vers le haut et vers le bas. Le moteur est opéré à distance à l'aide d'un clavier numérique ou d'une télécommande.
Elles sont largement présentes en raison de leur fiabilité et de leur durabilité, ainsi que de leur facilité d'installation et d'entretien. Elles sont efficaces pour contrôler l'accès des véhicules à certaines zones et pour améliorer la sécurité publique. Elles ont une excellente durabilité technique grâce à la faible usure mécanique du système de transmission.
Les bornes à sangles présentent un coût d’entretien très faible. La simplicité de leur conception et de leur fonctionnement facilitent les interventions et offrent un coût réduit des pièces à remplacer.
Ce type de bornes escamotables est également contrôlé par un système électrique qui permet de mouvoir le cylindre obstacle du haut vers le bas, toujours à l’aide d’une action distante à l’aide d’un clavier ou d’une télécommande.
Facile d’installation et d’entretien, elles sont largement implantées pour le contrôle d’accès des zones protégées et sensibles pour assurer un niveau supérieur de sécurité publique. Comme leurs homologues, elles sont généralement opérées à distance à l’aide d’une commande contenue dans une borne de contrôle ou encore par une télécommande. Cependant, leur coût peut être plus élevé que celui des bornes escamotables hydrauliques en raison de l'utilisation d'un système électrique et de leur entretien. En effet, la transmission pour l’actionnement de la borne se fait par une chaîne mécanique qui supporte l’action.
Les bornes escamotables hydrauliques sont des dispositifs de sécurité utilisés pour contrôler l'accès des véhicules à certaines zones. Elles sont installées dans des lieux tels que les places de stationnement, les parcs ou les zones piétonnes. Ces bornes escamotables hydrauliques peuvent être abaissées pour permettre le passage des véhicules autorisés et relevées pour empêcher le passage des véhicules non autorisés. Elles sont contrôlées par un vérin hydraulique qui leur permet de se déplacer vers le haut et vers le bas. Un piston injecte un flux d’huile à l’intérieur du corps de la borne, le fût, ce qui actionne le déplacement d’une tige par poussée.
Ce dispositif est actionné à distance à travers un totem de commande, soit par un dispositif de clavier ou de carte présent sur le matériel, soit par la réception d’un ordre par télécommande.
Leur déploiement est large en raison de leur fiabilité et de leur durabilité. Cependant, leur installation et leur maintenance nécessitent des compétences spécialisées et peuvent être coûteuses. Il existe également un risque de pollution des sols en cas de fuites d’huile.
Tout comme les bornes hydrauliques et électriques, les bornes pneumatiques sont conçues pour être escamotables, c'est-à-dire qu'elles peuvent être abaissées pour permettre le passage des véhicules autorisés et relevées pour empêcher le passage des véhicules non autorisés. Les bornes escamotables pneumatiques sont des dispositifs de contrôle d'accès qui fonctionnent avec un système pneumatique composé d’un vérin double effet qui permet la montée ou la descente du cylindre présentant l’obstacle sur la chaussée. Le vérin pneumatique double effet développe une force proportionnelle à la pression de l’air injecté.
Les bornes pneumatiques sont reconnues pour être fiables, durables et d’une installation aisée. Cependant, leur coût d’utilisation peut être plus élevé que celui des bornes hydrauliques en raison de l'utilisation d'un système pneumatique.
Les bornes escamotables pneumatiques sont également faciles à installer et à utiliser.
Cependant, elles nécessitent un compresseur d'air pour fonctionner, ce qui peut ajouter aux coûts d’entretien. De plus, contrairement aux autres systèmes, le piston pneumatique laisse entendre un bruit à chaque action ce qui peut occasionner des nuisances sonores pour les riverains. Ce système est toutefois utilisé pour des usages fréquents.
Les bornes escamotables hydrauliques sont durables et faites pour supporter des charges lourdes. Elles peuvent également être contrôlées à distance à l'aide d'un système de contrôle d'accès. Cependant, la maintenance du système hydraulique peut rendre l'installation coûteuse.
Les bornes escamotables électriques sont très populaires, car elles sont faciles à installer et à utiliser. Elles peuvent également être contrôlées à distance à l'aide d'un système de contrôle d'accès. Cependant, ce type de matériel demande un entretien fréquent du fait de ses pièces mécaniques, comme le graissage de la chaîne. Il existe un risque d’oxydation de la chaîne. Ce ne sont pas les bornes escamotables les plus silencieuses. La chaîne et le mécanisme peut devenir bruyant, ainsi que le frottement du fût à l’intérieur de son support. Cet équipement mécanique sera donc moins performant pour une fréquence d’utilisation importante.
Dans ce dispositif, la sangle actionnée par un moteur électrique assure une opération silencieuse. La sangle demande peu d’entretien et de maintenance, y compris après percussion grâce au corps creux de la borne et l’élasticité naturelle du dispositif. Le mécanisme se situe sous la borne ce qui facilite sa pose par son faible encombrement dans le sol et favorise la continuité d’utilisation après un choc. Sa capacité de levage autorise l’équipement de bornes escamotables lourdes.
Ce système de levage par sangle (Brevet CITINNOV depuis plus de 20 ans) est un système de poulies interne capable de lever des charges importantes (plusieurs tonnes).
L’automatisation équipée d’une batterie (Brevet CITINNOV) permet de maintenir la borne en position haute en cas de coupure d’électricité et d’assurer la continuité de service.
Le mécanisme de levage par sangle est fait pour de hautes fréquences d’utilisation.
Les bornes escamotables ne sont pas toutes automatiques. Pour des usages peu fréquents ou des implantations particulières, il peut être intéressant pour des questions de budget, de choisir une borne escamotable manuelle ou semi-automatique.
La borne escamotable manuelle est conçue pour rentrer dans un logement situé dans son scellement à l’aide d’une clé de déverrouillage sans avoir recours à aucun mécanisme. C’est un élément du mobilier urbain qui permet de protéger un espace de l’incursion d’automobiles non autorisées, mais pour une utilisation faible, une à deux fois par jour. On la trouve par exemple dans un alignement de bornes fixes dans lequel son fonctionnement particulier permet de libérer ponctuellement un accès ; ou encore dans les voies d’accès pompier ou sur des emplacements réservés de stationnement.
Différentes clés opèrent l’escamotage de la borne dans son logement :
La borne escamotable semi-automatique est conçue pour rentrer à l’intérieur d’un logement aménagé dans le sol et qui sert également de base lorsqu’elle est érigée.
Si les bornes escamotables légères peuvent facilement être remontées manuellement, il n’en va pas de même à partir d’un certain poids. Les bornes escamotables deviennent donc semi-automatiques et se relèvent grâce à un vérin hydraulique commandé par une clé ou encore par l’action du pied qui enfonce la borne pour enclencher l’action.
Les bornes escamotables se caractérisent par leur fonction. En effet, suivant leur implantation, elles seront choisies pour résister à des percussions plus ou moins violentes de véhicules. Une borne escamotable installée dans une impasse pour interdire un stationnement n’aura pas la même obligation de résistance qu’une borne censée protéger les piétons d’une esplanade à côté d’une voie de circulation importante.
On trouvera graduellement de la plus légère à la plus résistante, les bornes escamotables :
Qu’elles soient utilisées pour sécuriser un espace ou contrôler un accès, la classification des bornes escamotables est établie par la certification d’un laboratoire suivant la capacité de la borne à résister à un impact. (La résistance aux chocs est évaluée en kilojoule KJ.)
Pour recevoir le label de borne anti bélier, les bornes escamotables doivent obtenir la certification K12 à la suite à un crash-test effectué en condition réelle ou numérique.Les bornes escamotables anti bélier sont parfois appelées bornes escamotables K12, par raccourci de langage.
Sont certifiées K12, les bornes escamotalbes résistant à l’impact d’un poids lourd de 7,5 T lancé à 80 km/h ou à l’impact d’un véhicule léger de 1,5 T lancé à 179 km/h, soit dans les deux cas à un choc résultant d’un impact de 1 852 KJ (kilo Joules).
Les crashs-tests sont des essais effectués sous forme de simulations informatiques ou en situation réelle pour vérifier la fiabilité d’un équipement. Ces tests sont réalisés et certifiés par des laboratoires indépendants. En situation réelle, ce sont des essais onéreux puisqu’ils obligent la mise en place de matériel réel.
Pour la certification des bornes escamotables, les crashs tests sont exécutés avec des véhicules complets sur des bornes escamotables dont l’implantation répond à l’identique aux normes du constructeur, comme le montre la vidéo suivante :
Les zones qui bénéficient d’un aménagement de sécurité de bornes escamotables sont :
Les zones commerçantes font l’objet d’une sécurisation propre, car certains établissements comme les bijouteries et les banques (à travers les DAB, Distributeurs Automatiques de Billets) se trouvent dépourvus de protection, surtout en zone semi-piétonne. Ces aires spécifiques sont donc souvent protégées par des bornes escamotables de dissuasion et des bornes escamotables anti-bélier aptes à contenir des chocs violents. Cet équipement spécifique est doublé par des bornes escamotables de régulation aux accès de la zone.
Les zones commerciales sont soumises à un double enjeu puisqu’elles drainent des flux importants de piétons, de cyclistes, mais également de véhicules à travers les accès parking et les livraisons. Des bornes escamotables sont donc implantées dans ces endroits pour hiérarchiser les accès de certaines voies.
Les zones stratégiques sont :
Mais également, la protection tend à se faire plus présente autour :
Dans cette stratégie de protection, les bornes escamotables sont déployées pour deux fonctions spécifiques :
Les bornes escamotables sont des dispositifs de sécurité polyvalents qui peuvent être utilisés pour améliorer la sécurité routière en restreignant l'accès à certaines zones dangereuses, en créant des zones réservées pour les piétons et les cyclistes ; en contrôlant la circulation dans les zones à risque et aussi en sécurisant les zones de chantier.
Voici quelques exemples d'utilisation des bornes escamotables pour la sécurité routière :
Les bornes escamotables offrent donc de nombreux avantages en termes de sécurité, en particulier dans les zones publiques où le contrôle de la circulation des véhicules se trouve ainsi renforcé. Autre avantage notable, les bornes escamotables améliorent la sécurité des piétons et des conducteurs en apportant une réduction de la vitesse de circulation.
Quelques-uns des avantages les plus importants :
Les bornes escamotables sont des dispositifs polyvalents qui peuvent être utilisés pour le contrôle d'accès dans de nombreux environnements, tels que les parkings, les zones résidentielles, les centres commerciaux, les aéroports, les ports, les gares, les stades, les hôpitaux, etc.
Sur la voirie, les bornes escamotables peuvent être utilisées pour contrôler les entrées et les sorties des véhicules, sécuriser les zones sensibles, contrôler les flux de circulation et contrôler les accès d'urgence.
Voici quelques exemples d'utilisation des bornes escamotables pour le contrôle de la voirie :
La régulation d’accès se fait à partir d’un équipement matériel, la borne totem qui est directement installée sur la voirie et gérée par des moyens numériques. Cette borne totem pilote les bornes escamotables automatiques.
Les accès aux zones réservées par des rues circulantes sont gérés par des bornes automatiques rétractables.
Ces bornes peuvent présenter différents niveaux de résistance à l’impact.
La borne est commandée à distance depuis une borne totem enregistrant les demandes des usagers.
Pour une sécurisation réelle de la zone réservée, il suffit de choisir qui aura accès au passage.
Par exemple, pour la protection d’une zone piétonne, le nombre de véhicules autorisés doit être très réduit. Il faut donc que chaque occupant soit identifié et son véhicule dûment référencé.
On trouvera dans la liste des occupants :
Sans oublier, dans le cas où la voie est traversée par une ligne
Ces personnes vont pouvoir actionner les bornes escamotables pour entrer et sortir. Comment ça se passe ?
Généralement choisis en fonction de la fréquence d’accès, ces moyens donnés aux usagers leur permettent le passage à travers le relais d’une borne-totem (toujours localisée côté conducteur sur le bord de la voie, comme les bornes d’accès aux parkings ou aux péages d’autoroutes).
Les principaux moyens employés aujourd’hui sont :
Un dispositif qui évite d’acheter et de gérer télécommandes et badges; et qui est chargeable et gérable en ligne.
C’est un moyen rapide, mais qui concerne uniquement les véhicules enregistrés et non plus les conducteurs porteurs de l’autorisation.
Ce dernier procédé double généralement les précédents afin de permettre la possibilité d’accès exceptionnels.
Les bornes de contrôle d’accès sont reliées à des hyperviseurs ou à des superviseurs urbains comme par exemple VIASOFT GDA et VIASOFT GTC. développés par CITINNOV.
Il y a un enjeu à réguler le flux de véhicules et de piétons dans les zones à forte densité de circulation. Les bornes escamotables pour stationnement en ville sont un outil important pour le stationnement dans les zones urbaines. Une bonne gestion du stationnement induit une amélioration conséquente des conditions de circulation. Surtout dans la fluidification des zones à forte densité de véhicules des centres-villes.
De nombreuses utilisations temporaires ou permanentes sont possibles, telles que :

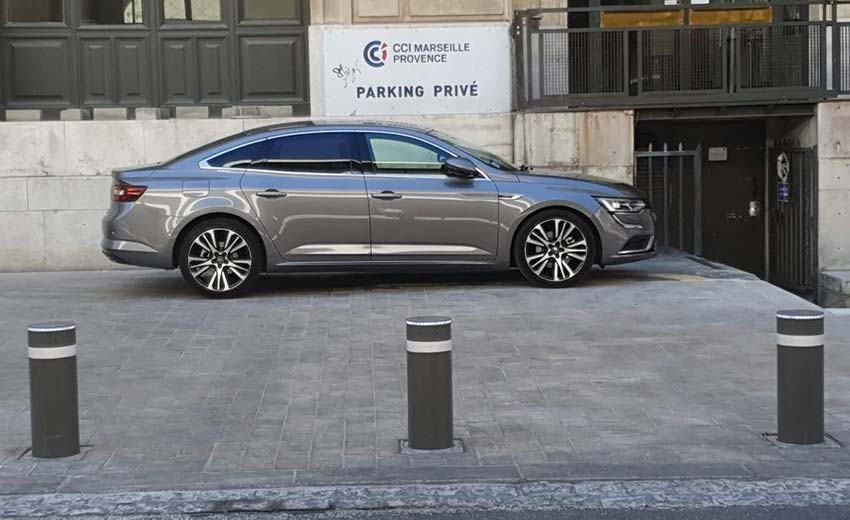

Les bornes escamotables sont souvent utilisées dans les parkings souterrains ou les parkings privés. Elles peuvent être un outil important pour la gestion des parkings, permettant d’en contrôler l'accès, d'attribuer des places de parking réservées et de contrôler la circulation des véhicules à l'intérieur du parking.
Il est ainsi possible de :
Contrôler la circulation des véhicules à l'intérieur du parking. Les bornes escamotables peuvent être utilisées pour fermer les voies d'accès ou de sortie et pour diriger le trafic vers des zones spécifiques.
Les bornes escamotables offrent de nombreux avantages en termes de flexibilité, en raison de leur capacité à s'adapter à une grande variété de situations, de leur facilité d'utilisation et d'entretien, et de leur capacité à être intégrées à des systèmes de sécurité existants ou à de nouveaux systèmes.
Voici quelques-uns des principaux avantages :
Les bornes escamotables offrent également de nombreux avantages en termes de durabilité, ce qui les rend écologiquement et économiquement responsables. Elles offrent de nombreux avantages en termes de durabilité, grâce à leur consommation d'énergie réduite, à l'utilisation de matériaux durables, à leur durée de vie prolongée, à la réduction des déchets et à l'utilisation efficace de l'espace disponible.
Voici quelques-uns des avantages les plus importants :
En tant qu’équipements polyvalents, les bornes escamotables peuvent trouver des utilités fort différentes, de la borne de stationnement règlementé à la borne de défense, en passant par le contrôle d’accès ou l’accès d’urgence, l’éventail est large.
Voici quelques exemples :
L'achat d'une borne escamotable nécessite de prendre en compte plusieurs facteurs, notamment l'emplacement, le type de borne, la fréquence d'utilisation, la sécurité, la flexibilité et la facilité d'utilisation. En considérant ces facteurs, il est possible de choisir la borne escamotable qui convient le mieux à l'utilisation prévue et aux exigences de l'environnement.
Quelques facteurs à prendre en compte pour faire une demande de devis
Il est important de déterminer les critères de la borne escamotable par rapport à l'emplacement de son implantation.
Pourquoi ?
Il existe plusieurs types de bornes escamotables, tels que les bornes électriques, hydrauliques et pneumatiques. Il est important de choisir le type de borne qui convient le mieux à l'utilisation prévue et aux exigences de l'environnement. Certaines bornes sont bruyantes pour les riverains, d’autres doivent toujours être reliées au réseau électrique.
Il est primordial de prendre en compte la fréquence d'utilisation de la borne escamotable pour des raisons de coûts d’entretien normaux. Une borne soumise à une utilisation supérieure à sa capacité présente des risques de panne. Pour cette raison, CITINNOV équipe l’ensemble de sa gamme de bornes escamotables de son système de levage par sangle qui permet une utilisation quotidienne de très haute fréquence.
La sécurité est un élément clé à prendre en compte lors de l'achat d'une borne escamotable.
La sécurité d’une borne escamotable revêt deux aspects :
La résistance à l'impact garantit la sécurité des zones qu’elle protège. La résistance adéquate de la borne, une borne anti stationnement dans une rue calme ne sera pas choisie pour avoir la même capacité de résistance à l’impact qu’une borne antiassaut protégeant une caserne.
La continuité de service garantit quant à elle, la permanence de l’utilisation et donc de la sécurité. Pour cela, un dispositif particulier est prévu sur les bornes CITINNOV pour que le dispositif reste levé après impact ou lors de pannes électriques.
Il est important de choisir une borne escamotable facile à utiliser et à entretenir. Il est également important de s'assurer que la borne escamotable est compatible avec tous les moyens de commande (caméra LAPI, smartphone, badge) et les superviseurs informatiques.
L'installation nécessite des compétences techniques et une connaissance approfondie des normes de sécurité suivant le type de borne escamotable. L'installation de certaines bornes escamotables nécessite un enfouissement profond ainsi que des raccordements au réseau électrique et à l’évacuation des eaux.
Dans l'ensemble, l'installation de bornes escamotables est un processus technique qui nécessite une planification minutieuse et une expertise technique pour garantir que les bornes fonctionnent correctement et en toute sécurité.
Dans le secteur privé, l’installation relève d’une décision de syndic de copropriété, dans l’espace public, elle est élaborée lors d’un aménagement du plan local d’urbanisme (PLU) et décidée en Conseil municipal.
Cette implantation nécessite donc une planification minutieuse, une expertise technique et le respect des normes de sécurité en vigueur. Il est recommandé de faire appel à des professionnels qualifiés pour garantir une installation réussie et sécurisée.
Voici les étapes générales à suivre lors de l'installation de bornes escamotables :
Les bornes escamotables nécessitent une maintenance régulière qui peut être légère, mais qui doit être effectuée dans le respect des normes du constructeur pour garantir leur bon fonctionnement. Car la maintenance régulière des bornes escamotables est essentielle pour garantir leur bon fonctionnement et leur sécurité
Il est donc important de prévoir un plan de maintenance lors de l’installation, de suivre les recommandations et le cycle de maintenance prévu par le fabricant.
Certains prestataires proposent un contrat d’entretien et de maintenance, ce qui garantit la présence de professionnels qualifiés pour les réparations et le remplacement nécessaire des composants.
CITINNOV décline sa gamme de bornes escamotables suivant la résistance à l’impact de chaque produit.
Le choix de chaque produit se fait en fonction de son implantation et de la fonction de la borne. Toutes les utilisations ne nécessitent pas les bornes les plus résistantes.
Ces ensembles de produits offrent des résistances aux impacts du plus léger au plus puissant dans des habillages allant de l’inox massif à la fonte en passant par de l’acier inoxydable, pour satisfaire à leur intégration esthétique.
Ces bornes sont construites pour une résistance à l’impact de 660 KJ, ce qui équivaut à l’impact d’un poids lourd de 6,8 t lancé à 50 km/h. Elles sont certifiées en catégorie « K4/M30 » et en catégorie « K8/M40 » à partir d’un alignement de 2 bornes.
Plus d’informations ici : Gamme SUMO-R.
Ces bornes escamotables répondent à la certification de catégorie « K4/M30 » et de catégorie « K8/M40 » à partir d’un alignement de 2 bornes. Elles ont une résistance à l’impact de 723 KJ, ce qui équivaut à un poids lourd de 7,5 t lancé à 50 km/h.
Plus d’informations ici : DEFENDOR-50.
La gamme DEFENDOR-65
Ces bornes sont construites pour une résistance à l’impact de 1 223 KJ. Impact égal à un poids lourd de 7,5 t lancé à 65 km/h. Elles sont certifiées catégorie « K8/M40 » et catégorie « K12/M50 » à partir d’un alignement de 2 bornes.
Plus d’informations ici : DEFENDOR-65.
La gamme DEFENDOR-80
Ces bornes escamotables les plus résistantes répondent à la certification de catégorie « K12/M50 », ce qui correspond à une résistance à l’impact de 1 852 KJ, soit un poids lourd de 7,5 t lancé à 80 km/h.
Plus d’informations ici : DEFENDOR-80.
La borne escamotable est l’un des équipements de contrôle d’accès les plus largement utilisés en France, offrant une solution efficace etpolyvalente pour la sécurisation des zones réservées.
Bien qu’elle soit largement répandue, d’autres équipements tels que les barrières automatiques peuvent être employés en fonction debesoins spécifiques. La popularité de la borne escamotable tient à sa capacitéà offrir un contrôle d’accès sûr et fiable, ainsi qu’à sa polyvalence d’installationdans différents environnements tels que les parkings, l’ensemble des segmentsde voirie et les sites sensibles. Son utilisation est particulièrement répanduedans les espaces nécessitant une gestion précise du flux de véhicules et unesécurité renforcée comme le contrôle d’accès des zones piétonnes.
En résumé, l’implantation de bornes escamotables est bien plus profitable que des barrières levantes automatiques puisque tout en filtrant les accès et en protégeant les voies qu’elles contrôlent, les bornes laissent passer piétons, vélos, poussettes et personnes à mobilité réduite. Certaines bornes escamotables garantissent les sites sensibles d’attaques à la voiture bélier, d’autres se contentent d’interdire un stationnement intempestif. Dans tous les cas, l’implantation de ce type de mobilier urbain de sécurité doit être planifié et installé suivant des normes précises.
